lenovo ThinkPad Edge E530 液晶パネル交換

2016年1月31日

3273 views



「PCの画面に変な模様が出るようになったので診て欲しい」とのことで、lenovo ThinkPad Edge E530をお預かりしました。早速電源を入れてみたところ、これは…



「…液晶パネルが内部で割れとります。」「!!」



持ち主気づいていなかったようで大ショックです。落としたりしてないし画面が割れるようなことをした覚えはないとのことでしたが、キーボードの上に何か置いたまま気付かずに画面をぱたんと閉じちゃったのかも知れません。

でも最近はPCメーカー各社コストダウンのため汎用パーツを使用している事が多いので、安く部品が手に入るかも。



Google先生に聞いてみるとこの機種、画面解像度やツヤ有無にバリエーションがあるらしく、使用している液晶パネルや内部接続ケーブルに種類があるようです。ということは、とりあえずバラしてパーツ型番を確認してみないことには部品の発注も出来なさそうです。







tumblr_inline_o1padwA7C51r53rlt_540

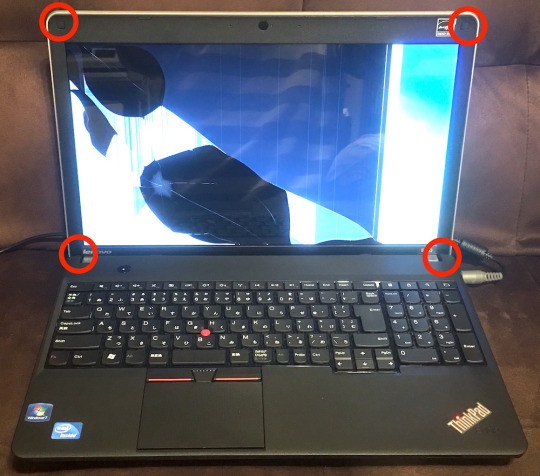

幸いGoogle先生がサービスマニュアルを見つけてくれました。しかし、たかが画面交換に本体全バラシの指示。面倒なので却下です。代わりにYoutubeに機種は違いますがE520の手抜き分解動画があったので応用してみることにします。



画面四隅のネジをはずします。







tumblr_inline_o1paf4VaIG1r53rlt_540

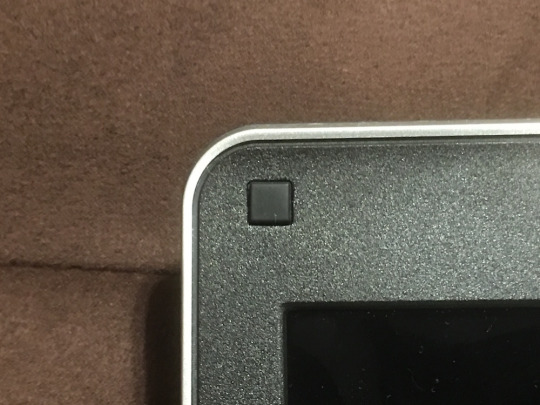

こんなゴムキャップが粘着剤で貼られているので…







tumblr_inline_o1pag4MUet1r53rlt_540

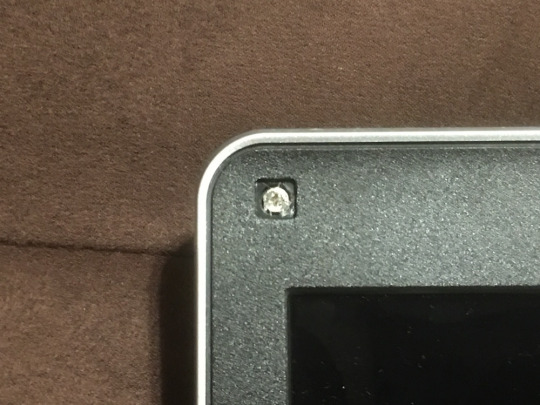

ピンセット等でメリメリッと剥がします。あとでまたくっつくので大丈夫です。







tumblr_inline_o1pai5bOte1r53rlt_540

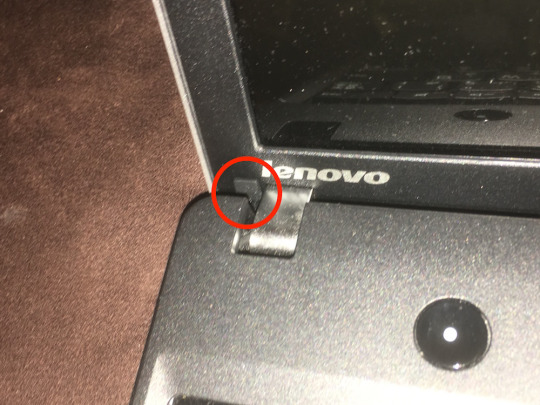

ヒンジ部分は狭くて大変です。でもサービスマニュアル通り本体全バラシするよりは遥かに楽です。







tumblr_inline_o1pak0qEF61r53rlt_540

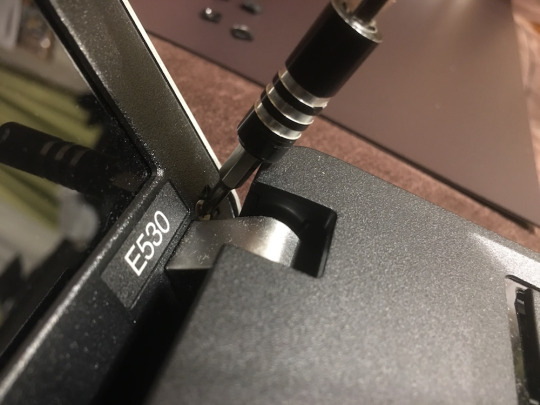

狭くてラチェットも入りませんが、斜め上から無理やりネジを回します。なめてしまわないよう力の掛け方に注意!回すより押す力重視で。







tumblr_inline_o1paohggu11r53rlt_540

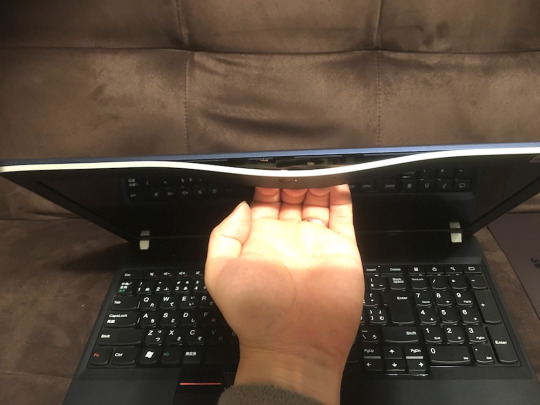

ネジが外れたら画面上部のヘリに手を突っ込んで、割れないように気をつけながらツメで留まったベゼルを上から順に剥がして行きます。上に開いた隙間からギターピック突っ込んでこじるのがいいかも。マイナスドライバーはヘリが変形しちゃうので使用厳禁です。







tumblr_inline_o1pauxvNvj1r53rlt_540

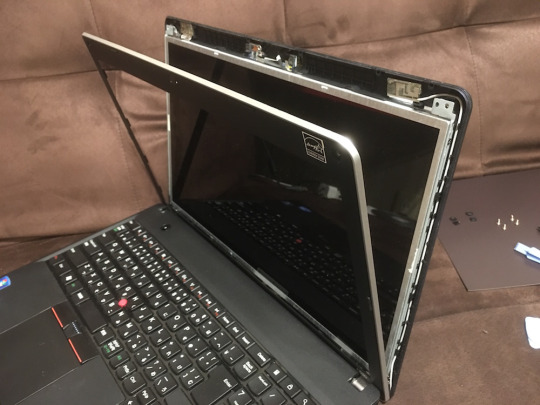

無事に割れることもなくベゼルが取れました。寒い部屋で作業すると割れやすくなるので、暖かい部屋でやりましょうね。







tumblr_inline_o1pb7bN26W1r53rlt_540

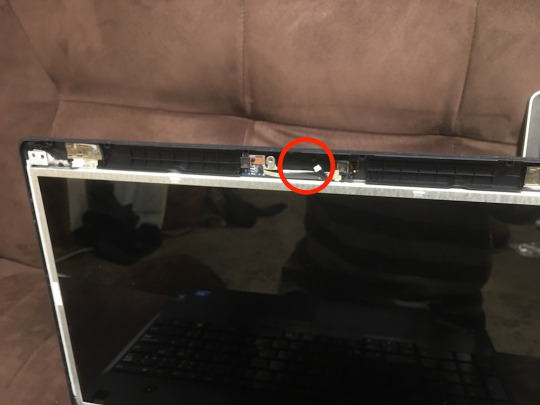

画面上部に丸い穴があったのでカメラ内蔵かと思ったら、マイクしかついてない!







tumblr_inline_o1pb9cSbwj1r53rlt_540

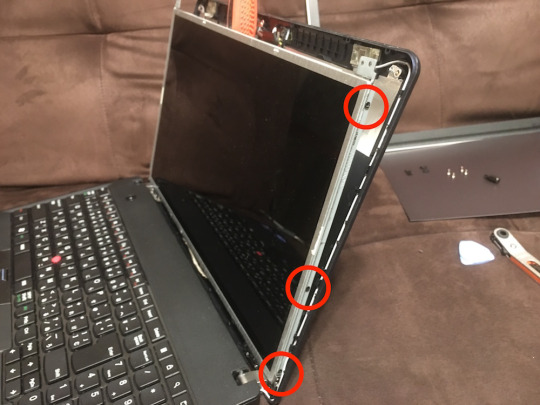

液晶パネルが鉄製のシャーシに左右側面ネジ6箇所で留まってます。ボディからシャーシを軽く引っ張って浮かせた状態で、ネジを外します。







tumblr_inline_o1pbd8rEyr1r53rlt_540

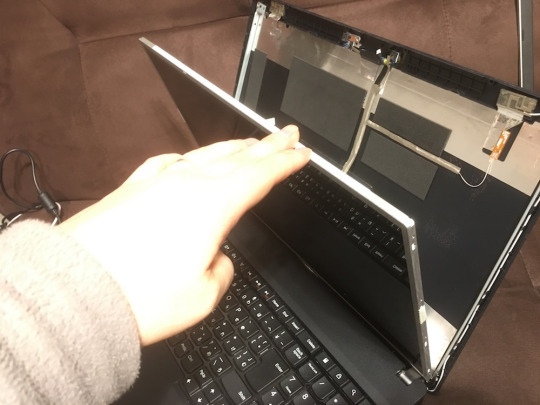

無事に液晶パネルが取れましたが、ケーブルはまだ繋がってるので引っ張っちゃダメです。







tumblr_inline_o1pbhqaeJe1r53rlt_540

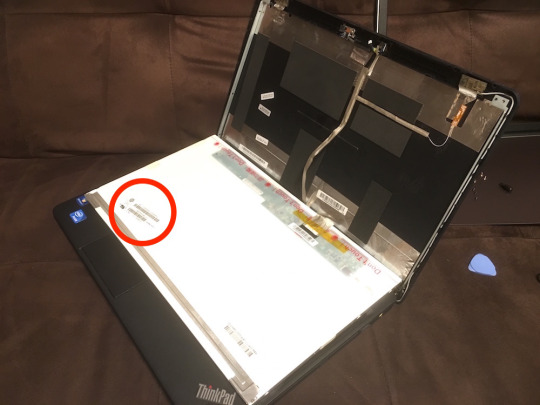

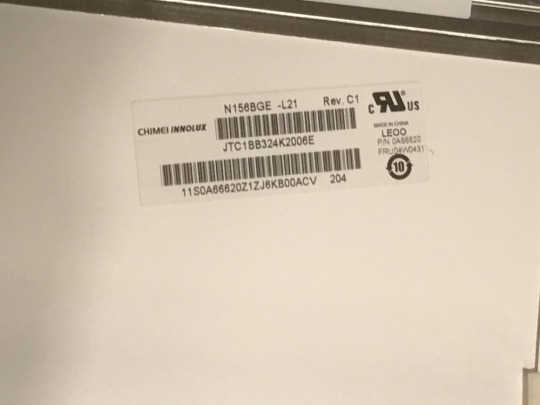

やっと型番ラベルにたどり着きました。







tumblr_inline_o1pbiyiYhn1r53rlt_540



ほうほう、「N156BGE-L21」とのこと。どうやらASUS K53TAや東芝Satelite、富士通のLifeBookなんかにも使われている汎用品のようです。



そしてこのPC、1366 x 768の低解像度モデルだという事が判明しました。間違えて1600 x 900の高解像度パネル仕入れてしまうと、同じモデルでも内蔵のケーブルが違って繋がらないらしいです。ケーブルも買って高解像度化するのも手だけど。



早速大陸のパーツ屋にヤフオク経由で発注しておきます。パーツ代¥5,500、送料¥2,800、合計¥8,300ナリ。







tumblr_inline_o1pc5sHUSR1r53rlt_540

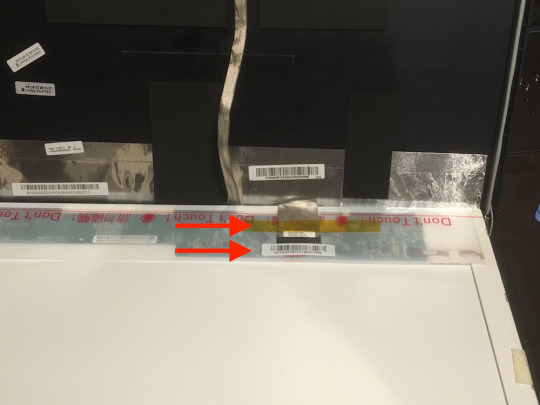

液晶パネルと本体を接続する40ピンコネクターも抜きましょう。コネクターを止めている2本のテープをそっと剥がします。







tumblr_inline_o1pc891fQj1r53rlt_540

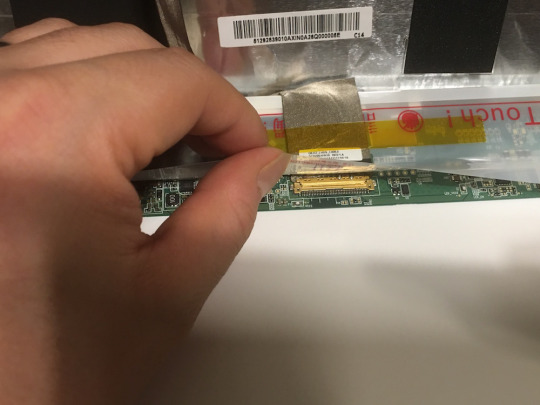

絶縁フィルムをめくると液晶側基盤のコネクターが見えます。引っ張るだけで抜けます。







tumblr_inline_o1pca2kSI51r53rlt_540

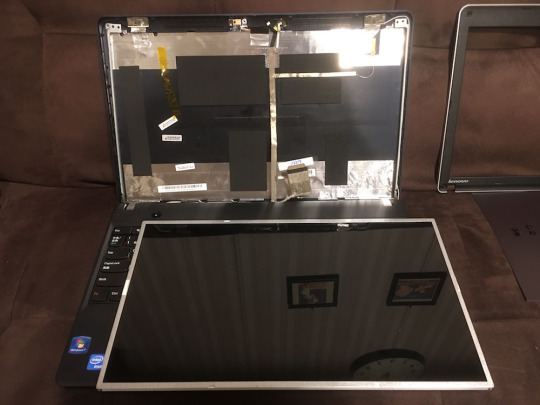

はい、割れた液晶パネルの取り外し終了です。こうやって見ると全然割れてないように見えますね…。新しいパネルが届くまでとりあえず残りの作業はおあずけです。







tumblr_inline_o1tpsdqEhP1r53rlt_540

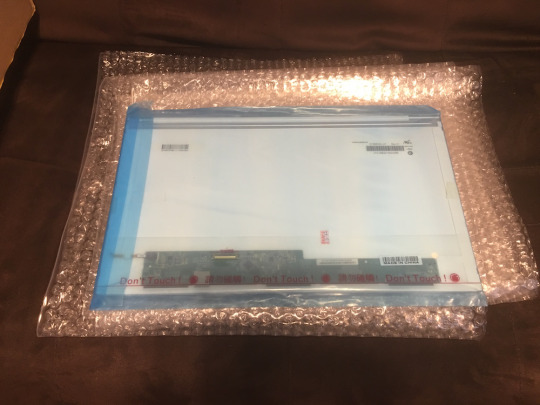

後日、ヤフオクで買った液晶パネルが届いて作業再開です。







tumblr_inline_o1tpxs2lgO1r53rlt_540

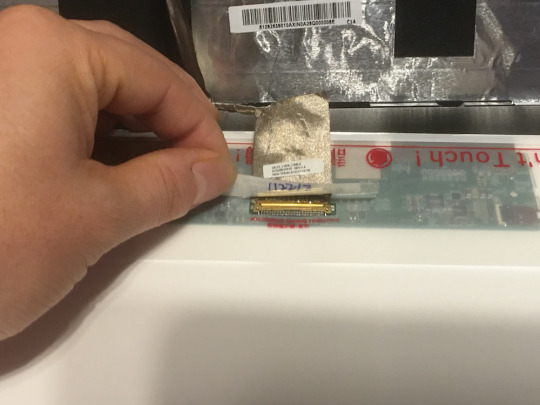

40pinコネクターを挿してテープで固定します。







tumblr_inline_o1tpzkDIdD1r53rlt_540

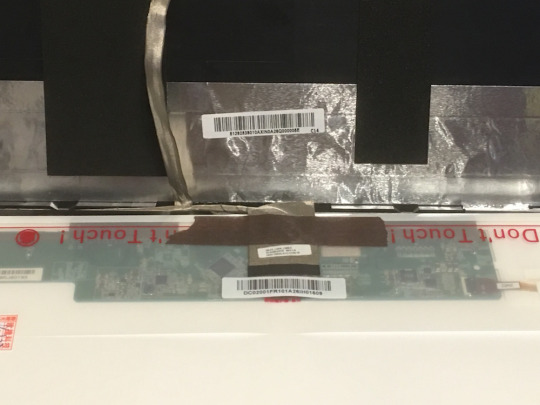

フラットケーブルもテープで留めておきます。







tumblr_inline_o1tq10cECL1r53rlt_540

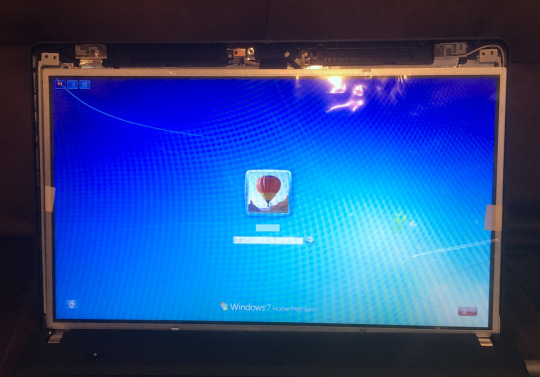

あとはバラした時と逆の順序で組み上げるだけですが、念の為その前に表示テストをしておきます。ドット抜けもなく、問題なし!







tumblr_inline_o1tq4w6TNh1r53rlt_540

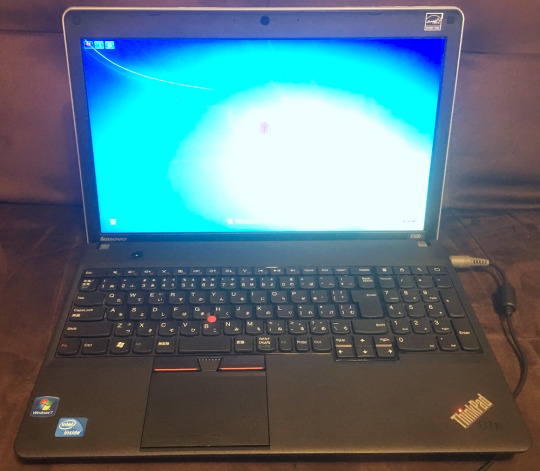

組み上げたら、最後に忘れずにネジにゴムキャップを貼り付けて完成です!
